Σπίτι > Προϊόντα > σωληνοειδής προσαράσσοντας μηχανή > Μηχανή συρματόσχοινων & βιομηχανικών κλώνων 1+6 γαλβανισμένο συρματόσχοινο Μηχανή πλέξης

Μηχανή συρματόσχοινων & βιομηχανικών κλώνων 1+6 γαλβανισμένο συρματόσχοινο Μηχανή πλέξης

Πληροφορίες για το προϊόν

Τόπος καταγωγής: Κίνα

Μάρκα: Beyde

Πιστοποίηση: CE

Αριθμό μοντέλου: 630/1+6

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min: 1 Σετ

Συσκευασία λεπτομέρειες: Συσκευασία εμπορευματοκιβωτίων ασφαλείας

Χρόνος παράδοσης: 90 ημέρες

Όροι πληρωμής: L/C, D/A, D/P, T/T

Δυνατότητα προσφοράς: 200 σετ/έτος

Βρείτε την καλύτερη τιμή
Πληροφορίες για το προϊόν
Επισημαίνω:

μηχανή γαλβανισμένου συρματόσχοινου

,

μηχανή πλέξης συρματόσχοινων 1+6

,

σωληνωτή μηχανή πλέξης για βιομηχανικούς κλώνους

Χρήση:
Προσάραξη
όνομα:
Σωληνοειδής προσαράσσοντας μηχανή
Εφαρμογή:
χάλυβας, ACSR και AAAC, σύρμα Al
Υλικό σύρματος:
χάλυβας, χαλκός
Μικρότερο μασούρι λήψης:
PN800
Κεντρικό ύψος μηχανών:
700 χλστ
Κεντρικό μασούρι εξόφλησης:
ΠΡΟΔΟΜΟΥΛΙΚΟΥΣ
Εξουσία:
220/380
Μέγεθος μασουριών λήψης:
PND800-PND1600
PLC:
SIE/MENS
Ελάχιστη διάμετρος γυμνού καλωδίου:
1mm
Μέγιστη γυμνή διάμετρος καλωδίων:
5 χιλιοστά
Εγγύηση:
12 μηνών
Χρήση:
Προσάραξη
όνομα:
Σωληνοειδής προσαράσσοντας μηχανή
Εφαρμογή:
χάλυβας, ACSR και AAAC, σύρμα Al
Υλικό σύρματος:
χάλυβας, χαλκός
Μικρότερο μασούρι λήψης:
PN800
Κεντρικό ύψος μηχανών:
700 χλστ
Κεντρικό μασούρι εξόφλησης:
ΠΡΟΔΟΜΟΥΛΙΚΟΥΣ
Εξουσία:
220/380
Μέγεθος μασουριών λήψης:
PND800-PND1600
PLC:
SIE/MENS
Ελάχιστη διάμετρος γυμνού καλωδίου:
1mm
Μέγιστη γυμνή διάμετρος καλωδίων:
5 χιλιοστά
Εγγύηση:
12 μηνών
Περιγραφή του προϊόντος

Μηχανή συρματόσχοινων & βιομηχανικών κλώνων 1+6 γαλβανισμένο συρματόσχοινο από χάλυβα Μηχανή πλέξης



Μηχανή πλέξης υψηλής ταχύτητας για την παραγωγή χαλύβδινου κλώνου προέντασης σκυροδέματος 1×7 (κλώνος PC) και γαλβανισμένων / ανοξείδωτων συρματόσχοινων 1+6. Έξι σύρματα ξετυλίγονται από το εσωτερικό του περιστρεφόμενου σωλήνα, στρίβουν γύρω από ένα κεντρικό σύρμα χωρίς στρέψη, και εξέρχονται ως γεωμετρικά σταθερός, ανακουφισμένος από τάσεις κλώνος — με ταχύτητα κλωβού έως 1200 σ.α.λ.



Επισκόπηση προϊόντος

Μηχανή πλέξης σωλήνα · Μοντέλο TG-630/1+6 · Για χαλύβδινο κλώνο προέντασης σκυροδέματος 1×7 και συρματόσχοινο 1+6

Η Μηχανή Πλέξης Σωλήνα 630/1+6 είναι ένα σύστημα πλέξης υψηλής ταχύτητας, χωρίς στρέψη, σχεδιασμένο για κατασκευαστές χαλύβδινων κλώνων προέντασης σκυροδέματος (PC) σύμφωνα με τα ASTM A416 / A779, EN 10138, GB/T 5224 και ISO 6934-3. Τοποθετεί έξι εξωτερικά σύρματα (τυλιγμένα σε καρούλια 630 mm που μεταφέρονται μέσα στον περιστρεφόμενο σωλήνα) γύρω από ένα σταθερό κεντρικό σύρμα, παράγοντας την τυπική δομή κλώνου 1×7 που χρησιμοποιείται σε κατασκευές σκυροδέματος μετά την τάση και προ της τάσης.

Επειδή τα καρούλια ξετυλίγματος περιστρέφονται μαζί με τον σωλήνα αντί να αντι-περιστρέφονται, η μηχανή επιβάλλει μηδενική αντίστροφη στρέψη στα μεμονωμένα σύρματα. Το αποτέλεσμα είναι ένας κλώνος με ομοιόμορφη βήμα περιέλιξης, σταθερή διάμετρο, χαμηλή χαλάρωση και εξαιρετική απόδοση συγκόλλησης με το σκυρόδεμα — οι τρεις ιδιότητες που καθορίζουν αν ένας κλώνος περνάει τις δοκιμές εφελκυσμού και χαλάρωσης τάσης.

Διάμετρος μεμονωμένου σύρματος Ø 1.0mm- Ø 5.0mm για ST
Μέγιστη διάμετρος πλέξης Ø 17mm Μέγιστο
Εύρος βήματος πλέξης 30 -500mm (Ρυθμιζόμενο χωρίς βήματα)
Μέγιστη ταχύτητα περιστροφής κλωβού 550 σ.α.λ. (Πραγματική ταχύτητα παραγωγής)
Εύρος γραμμικής ταχύτητας 20-120m/min
Διάμετρος τροχού ατράκτου Ø 1200+ Ø 1200mm
Μέγεθος καρουλιού ξετυλίγματος στον κλωβό PND630
Μέγεθος καρουλιού περιέλιξης PN800-PN1600
Μέγεθος καρουλιού κεντρικού ξετυλίγματος PND630
Ισχύς κύριου κινητήρα 55KW
Ισχύς κινητήρα ατράκτου 30KW
Ισχύς κινητήρα περιέλιξης 5.5KW

Πραγματική Κινηματική Σωλήνα, Χωρίς Στρέψη
Έξι καρούλια 630 mm στεγασμένα μέσα σε έναν δυναμικά ισορροπημένο χαλύβδινο σωλήνα. Τα σύρματα ξετυλίγονται χωρίς αντίστροφη κίνηση, οπότε δεν υπάρχει υπολειμματική στρέψη, δεν υπάρχει "ελατήριο" στον τελικό κλώνο, δεν υπάρχει ζημιά στο σύρμα.



Σκληρυμένα & Αλεσμένα Γρανάζια
Σετ γραναζιών αλλαγής για επιλογή βήματος περιέλιξης, συν απείρως μεταβλητή κατόπιν αιτήματος. Ακρίβεια βήματος ≤ ±1%, επαναλαμβανόμενη από καρούλι σε καρούλι και από παρτίδα σε παρτίδα.



Ατομική Τάνυση Σύρματος
Ξετύλιγμα με μαγνητική σκόνη ή σερβο-ελεγχόμενη τάση, 5–60 N ανά σύρμα, απόκλιση ≤ ±5% σε 8 ώρες. Εξαλείφει χαλαρά εξωτερικά σύρματα και διακυμάνσεις διαμέτρου.



Πλήρης Σωλήνας Ασφαλείας
Περιστρεφόμενος σωλήνας που περιβάλλεται από σταθερό χαλύβδινο προστατευτικό με πόρτες πρόσβασης με σύστημα ασφάλισης, απελευθέρωση πόρτας μηδενικής ταχύτητας και διπλό κανάλι έκτακτης ανάγκης (ISO 13849-1, Κατ. 3).



Δυνατότητα Υψηλής Ταχύτητας
Ταχύτητα κλωβού έως 1200 σ.α.λ. (εξαρτώμενη από το προϊόν και την ισορροπία). Υποστήριξη διπλού ρουλεμάν, δυναμική ισορροπία ISO 21940 G6.3, δόνηση ≤ 2.8 mm/s σε πλήρη ταχύτητα.



Έλεγχος PLC + HMI
Εμφάνιση σε πραγματικό χρόνο σ.α.λ., βήματος περιέλιξης, γραμμικής ταχύτητας, μέτρησης μέτρων, τάσης και συναγερμού. 50 συνταγές προϊόντων, Ethernet/Modbus TCP, OPC-UA προαιρετικό για σύνδεση MES.

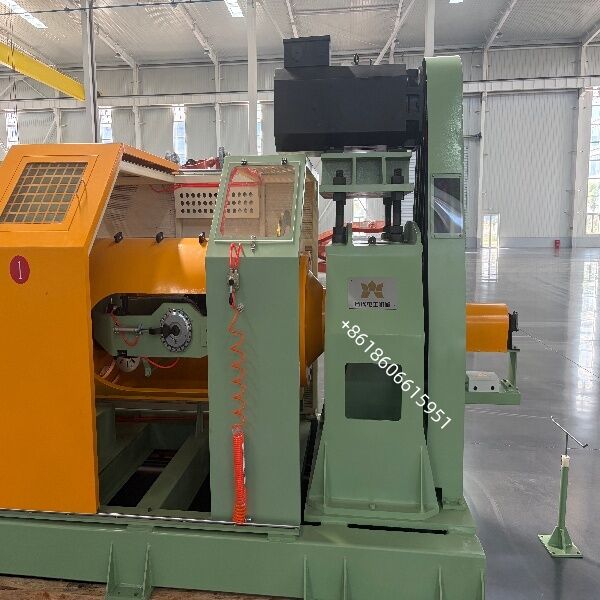

Μηχανή συρματόσχοινων & βιομηχανικών κλώνων 1+6 γαλβανισμένο συρματόσχοινο Μηχανή πλέξηςΜηχανή συρματόσχοινων & βιομηχανικών κλώνων 1+6 γαλβανισμένο συρματόσχοινο Μηχανή πλέξηςΜηχανή συρματόσχοινων & βιομηχανικών κλώνων 1+6 γαλβανισμένο συρματόσχοινο Μηχανή πλέξης

Μηχανή συρματόσχοινων & βιομηχανικών κλώνων 1+6 γαλβανισμένο συρματόσχοινο Μηχανή πλέξης

Μηχανή συρματόσχοινων & βιομηχανικών κλώνων 1+6 γαλβανισμένο συρματόσχοινο Μηχανή πλέξηςΜηχανή συρματόσχοινων & βιομηχανικών κλώνων 1+6 γαλβανισμένο συρματόσχοινο Μηχανή πλέξης

Μηχανή συρματόσχοινων & βιομηχανικών κλώνων 1+6 γαλβανισμένο συρματόσχοινο Μηχανή πλέξηςΜηχανή συρματόσχοινων & βιομηχανικών κλώνων 1+6 γαλβανισμένο συρματόσχοινο Μηχανή πλέξης





Μάρκα ρουλεμάν HRB
Μάρκα συσκευών χαμηλής τάσης SCHNEIDER
Μάρκα πνευματικών εξαρτημάτων AIRTAC
Μάρκα κύριου κινητήρα κίνησης (ΚΟΡΥΦΗ ΚΙΝΑΣ)
Μάρκα κινητήρα περιέλιξης (ΚΟΡΥΦΗ ΚΙΝΑΣ)
PLC SIE/MENS
Οθόνη αφής SIE/MENS
Βαθμός αντοχής μπουλονιών ≥8.8 κλάση



Διασφάλιση Ποιότητας & Μεταπωλήσεις
Δοκιμή Αποδοχής Εργοστασίου (FAT)
Λειτουργία χωρίς φορτίο ≥ 2 ώρες στις 1200 σ.α.λ., δόνηση ≤ 2.8 mm/s
Ακρίβεια βήματος περιέλιξης ≤ ±1% σε 100 m
Σταθερότητα τάσης ≤ ±5% σε 8 ώρες
Διάμετρος κλώνου εντός ±0.15 mm, καμία ωοειδότητα > 3%
Δοκιμή κυκλώματος ασφαλείας σύμφωνα με ISO 13849-1, Κατ. 3
Τεκμηρίωση & υποστήριξη
Σχέδιο GA, P&ID, ηλεκτρικό διάγραμμα, λίστα ακροδεκτών
Εγχειρίδιο λειτουργίας & συντήρησης (EN / CN / RU / ES)
Λίστα ανταλλακτικών με κωδικούς OEM, λίστα εργαλείων, δήλωση CE
Εγκατάσταση επί τόπου, θέση σε λειτουργία και εκπαίδευση χειριστή
12 μήνες εγγύηση, αποστολή ανταλλακτικών σε 72 ώρες από το απόθεμα
Απομακρυσμένη διάγνωση μέσω VPN / TeamViewer



Κατεύθυνση λειτουργίας:

Η δεξιά μηχανή, δηλαδή, αντιμετωπίζοντας τη συσκευή λειτουργίας, το αριστερό ξετύλιγμα και το δεξί περιέλιγμα



Χρώμα:

Κύριο σώμα εξοπλισμού: RAL 6021 Ανοιχτό Πράσινο (υφή ρυτίδων)
Περιστρεφόμενα μέρη: RAL 1037 Κίτρινο Ήλιος
Κύριο σώμα προστατευτικού: RAL 6021 Ανοιχτό Πράσινο (υφή ρυτίδων)
Πάνελ συρόμενης πόρτας: RAL 1037 Κίτρινο Ήλιος
Εσωτερικό προστατευτικού: RAL 1013 Λευκό Οστρακοειδές
Κέλυφος ελέγχου: RAL 7032 Γκρι Βότσαλο
