PC Μηχανή ράβδου από χάλυβα 630/1+6 Χάλυβα άνθρακα υψηλής αντοχής

Πληροφορίες για το προϊόν

Τόπος καταγωγής: Κίνα

Μάρκα: Beyde

Πιστοποίηση: CE

Αριθμό μοντέλου: 630/1+6

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min: 1 Σετ

Συσκευασία λεπτομέρειες: Συσκευασία εμπορευματοκιβωτίων ασφαλείας

Χρόνος παράδοσης: 90 ημέρες

Όροι πληρωμής: L/C, D/A, D/P, T/T

Δυνατότητα προσφοράς: 200 σετ/έτος

Βρείτε την καλύτερη τιμή
Πληροφορίες για το προϊόν
Επισημαίνω:

Μηχανή κοπής από χάλυβα PC 630/1+6

,

Μηχανή κοπής από χάλυβα άνθρακα υψηλής αντοχής

,

Μηχανή σωλήνων με εγγύηση

Χρήση:
Προσάραξη
όνομα:
Σωληνοειδής προσαράσσοντας μηχανή
Εφαρμογή:
χάλυβας, ACSR και AAAC, σύρμα Al
Υλικό σύρματος:
χάλυβας, χαλκός
Μικρότερο μασούρι λήψης:
PN800
Κεντρικό ύψος μηχανών:
700 χλστ
Κεντρικό μασούρι εξόφλησης:
ΠΡΟΔΟΜΟΥΛΙΚΟΥΣ
Εξουσία:
220/380
Μέγεθος μασουριών λήψης:
PND800-PND1600
PLC:
SIE/MENS
Ελάχιστη διάμετρος γυμνού καλωδίου:
1mm
Μέγιστη γυμνή διάμετρος καλωδίων:
5 χιλιοστά
Εγγύηση:
12 μηνών
Χρήση:
Προσάραξη
όνομα:
Σωληνοειδής προσαράσσοντας μηχανή
Εφαρμογή:
χάλυβας, ACSR και AAAC, σύρμα Al
Υλικό σύρματος:
χάλυβας, χαλκός
Μικρότερο μασούρι λήψης:
PN800
Κεντρικό ύψος μηχανών:
700 χλστ
Κεντρικό μασούρι εξόφλησης:
ΠΡΟΔΟΜΟΥΛΙΚΟΥΣ
Εξουσία:
220/380
Μέγεθος μασουριών λήψης:
PND800-PND1600
PLC:
SIE/MENS
Ελάχιστη διάμετρος γυμνού καλωδίου:
1mm
Μέγιστη γυμνή διάμετρος καλωδίων:
5 χιλιοστά
Εγγύηση:
12 μηνών
Περιγραφή του προϊόντος

Μηχανή πλέξης χάλυβα PC 630/1+6 από ανθρακούχο χάλυβα υψηλής αντοχής



Ταχύτατο σωληνωτό πλέκτης για την παραγωγή χάλυβα προέντασης σκυροδέματος 1×7 (χάλυβας PC) και γαλβανισμένων / ανοξείδωτων συρματόσχοινων 1+6. Έξι σύρματα ξετυλίγονται από το εσωτερικό του περιστρεφόμενου σωλήνα, πλέκονται γύρω από ένα κεντρικό σύρμα χωρίς στρέψη και εξέρχονται ως γεωμετρικά σταθερό, χαλαρωμένο πλέγμα — με ταχύτητα κλωβού έως 1200 σ.α.λ.



Επισκόπηση προϊόντος

Σωληνωτό πλέκτης · Μοντέλο TG-630/1+6 · Για χάλυβα προέντασης σκυροδέματος 1×7 και συρματόσχοινο 1+6

Η σωληνωτή μηχανή πλέξης 630/1+6 είναι ένα σύστημα πλέξης υψηλής ταχύτητας, χωρίς στρέψη, σχεδιασμένο για κατασκευαστές χάλυβα προέντασης σκυροδέματος (PC) σύμφωνα με τα πρότυπα ASTM A416 / A779, EN 10138, GB/T 5224 και ISO 6934-3. Τοποθετεί έξι εξωτερικά σύρματα (τυλιγμένα σε καρούλια 630 mm που μεταφέρονται μέσα στον περιστρεφόμενο σωλήνα) γύρω από ένα σταθερό κεντρικό σύρμα, παράγοντας την τυπική δομή πλέγματος 1×7 που χρησιμοποιείται σε κατασκευές σκυροδέματος μετά την τάση και προ της τάσης.

Επειδή τα καρούλια ξετυλίγματος περιστρέφονται μαζί με τον σωλήνα αντί να αντι-περιστρέφονται, η μηχανή επιβάλλει μηδενική αντίστροφη στρέψη στα μεμονωμένα σύρματα. Το αποτέλεσμα είναι ένα πλέγμα με ομοιόμορφη βήμα περιέλιξης, σταθερή διάμετρο, χαμηλή χαλάρωση και εξαιρετική απόδοση συγκόλλησης με το σκυρόδεμα — οι τρεις ιδιότητες που καθορίζουν αν ένα πλέγμα περνάει τις δοκιμές εφελκυσμού και χαλάρωσης υπό τάση.

Διάμετρος μεμονωμένου σύρματος Ø 1.0mm- Ø 5.0mm για ST
Μέγιστη διάμετρος πλέξης Ø 17mm Μέγιστο
Εύρος βήματος πλέξης 30 -500mm (Ρυθμιζόμενο χωρίς βήματα)
Μέγιστη ταχύτητα περιστροφής κλωβού 550 σ.α.λ. (Πραγματική ταχύτητα παραγωγής)
Εύρος γραμμικής ταχύτητας 20-120m/min
Διάμετρος τροχού πρόσφυσης Ø 1200+ Ø 1200mm
Μέγεθος καρουλιού ξετυλίγματος στον κλωβό PND630
Μέγεθος καρουλιού περιέλιξης PN800-PN1600
Μέγεθος καρουλιού κεντρικού ξετυλίγματος PND630
Ισχύς κύριου κινητήρα 55KW
Ισχύς κινητήρα τροχού πρόσφυσης 30KW
Ισχύς κινητήρα περιέλιξης 5.5KW

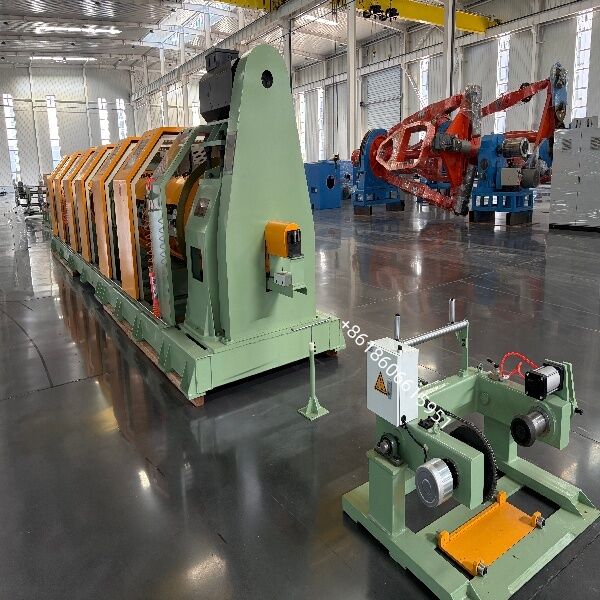

PC Μηχανή ράβδου από χάλυβα 630/1+6 Χάλυβα άνθρακα υψηλής αντοχήςPC Μηχανή ράβδου από χάλυβα 630/1+6 Χάλυβα άνθρακα υψηλής αντοχήςPC Μηχανή ράβδου από χάλυβα 630/1+6 Χάλυβα άνθρακα υψηλής αντοχής

PC Μηχανή ράβδου από χάλυβα 630/1+6 Χάλυβα άνθρακα υψηλής αντοχής





Μάρκα ρουλεμάν HRB
Μάρκα συσκευών χαμηλής τάσης SCHNEIDER
Μάρκα πνευματικών εξαρτημάτων AIRTAC
Μάρκα κύριου κινητήρα κίνησης (ΚΟΡΥΦΗ ΚΙΝΑΣ)
Μάρκα κινητήρα περιέλιξης (ΚΟΡΥΦΗ ΚΙΝΑΣ)
PLC SIE/MENS
Οθόνη αφής SIE/MENS
Βαθμός αντοχής μπουλονιών ≥8.8 κλάση



Διασφάλιση Ποιότητας & Μεταπωλήσεις
Δοκιμή Αποδοχής Εργοστασίου (FAT)
Λειτουργία χωρίς φορτίο ≥ 2 ώρες στις 1200 σ.α.λ., δόνηση ≤ 2.8 mm/s
Ακρίβεια βήματος περιέλιξης ≤ ±1% σε 100 m
Σταθερότητα τάσης ≤ ±5% σε 8 ώρες
Διάμετρος πλέγματος εντός ±0.15 mm, καμία ωοειδότητα > 3%
Δοκιμή κυκλώματος ασφαλείας σύμφωνα με ISO 13849-1, Κατ. 3
Τεκμηρίωση & υποστήριξη
Σχέδιο GA, P&ID, ηλεκτρικό διάγραμμα, λίστα ακροδεκτών
Εγχειρίδιο λειτουργίας & συντήρησης (EN / CN / RU / ES)
Λίστα ανταλλακτικών με κωδικούς OEM, λίστα εργαλείων, δήλωση CE
Εγκατάσταση επί τόπου, θέση σε λειτουργία και εκπαίδευση χειριστή
12 μήνες εγγύηση, αποστολή ανταλλακτικών εντός 72 ωρών από το απόθεμα
Απομακρυσμένη διάγνωση μέσω VPN / TeamViewer



Κατεύθυνση λειτουργίας:

Η μηχανή δεξιάς περιστροφής, δηλαδή, κοιτάζοντας τη λειτουργία της συσκευής, αριστερό ξετύλιγμα και δεξί περιέλιξη



Χρώμα:

Κύριο σώμα εξοπλισμού: RAL 6021 Ανοιχτό Πράσινο (υφή)
Περιστρεφόμενα μέρη: RAL 1037 Κίτρινο Ήλιου
Κύριο σώμα προστατευτικού: RAL 6021 Ανοιχτό Πράσινο (υφή)
Πάνελ συρόμενης πόρτας: RAL 1037 Κίτρινο Ήλιου
Εσωτερικό προστατευτικού: RAL 1013 Λευκό Μαργαριταρένιο
Περίβλημα ελέγχου: RAL 7032 Γκρι Βότσαλο
