Μηχανή Σωληνοειδούς Στρίψης Προεντεταμένης χαλύβδινης κλωστής Μηχανή Στρίψης 630/1+6

Πληροφορίες για το προϊόν

Τόπος καταγωγής: Κίνα

Μάρκα: Beyde

Πιστοποίηση: CE

Αριθμό μοντέλου: 630/1+6

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min: 1 Σετ

Συσκευασία λεπτομέρειες: Συσκευασία εμπορευματοκιβωτίων ασφαλείας

Χρόνος παράδοσης: 90 ημέρες

Όροι πληρωμής: L/C, D/A, D/P, T/T

Δυνατότητα προσφοράς: 200 σετ/έτος

Βρείτε την καλύτερη τιμή
Πληροφορίες για το προϊόν
Επισημαίνω:

Μηχανή Σωληνοειδούς Στρίψης για χαλύβδινη κλωστή

,

Μηχανή Στρίψης 630/1+6

,

Μηχανή Προεντεταμένης χαλύβδινης κλωστής

Χρήση:
Προσάραξη
όνομα:
Σωληνοειδής προσαράσσοντας μηχανή
Εφαρμογή:
χάλυβας, ACSR και AAAC, σύρμα Al
Υλικό σύρματος:
χάλυβας, χαλκός
Μικρότερο μασούρι λήψης:
PN800
Κεντρικό ύψος μηχανών:
700 χλστ
Κεντρικό μασούρι εξόφλησης:
ΠΡΟΔΟΜΟΥΛΙΚΟΥΣ
Εξουσία:
220/380
Μέγεθος μασουριών λήψης:
PND800-PND1600
PLC:
SIE/MENS
Ελάχιστη διάμετρος γυμνού καλωδίου:
1mm
Μέγιστη γυμνή διάμετρος καλωδίων:
5 χιλιοστά
Εγγύηση:
12 μηνών
Χρήση:
Προσάραξη
όνομα:
Σωληνοειδής προσαράσσοντας μηχανή
Εφαρμογή:
χάλυβας, ACSR και AAAC, σύρμα Al
Υλικό σύρματος:
χάλυβας, χαλκός
Μικρότερο μασούρι λήψης:
PN800
Κεντρικό ύψος μηχανών:
700 χλστ
Κεντρικό μασούρι εξόφλησης:
ΠΡΟΔΟΜΟΥΛΙΚΟΥΣ
Εξουσία:
220/380
Μέγεθος μασουριών λήψης:
PND800-PND1600
PLC:
SIE/MENS
Ελάχιστη διάμετρος γυμνού καλωδίου:
1mm
Μέγιστη γυμνή διάμετρος καλωδίων:
5 χιλιοστά
Εγγύηση:
12 μηνών
Περιγραφή του προϊόντος

Μηχανή πλέξης σωλήνα Χάλυβας προέντασης Σύρμα πλέξης 630/1+6



Μηχανή πλέξης σωλήνα υψηλής ταχύτητας για την παραγωγή συρμάτων προέντασης σκυροδέματος 1x7 (PC strand) και γαλβανισμένων / ανοξείδωτων συρματόσχοινων 1+6. Έξι σύρματα ξετυλίγονται από το εσωτερικό του περιστρεφόμενου σωλήνα, στρίβουν γύρω από ένα κεντρικό σύρμα χωρίς στρέψη, και εξέρχονται ως γεωμετρικά σταθερό, χαλαρωμένο από τάση σύρμα — με ταχύτητα κάδου έως 1200 σ.α.λ.



Επισκόπηση προϊόντος

Μηχανή πλέξης σωλήνα · Μοντέλο TG-630/1+6 · Για σύρμα προέντασης σκυροδέματος 1x7 και συρματόσχοινο 1+6

Η Μηχανή πλέξης σωλήνα 630/1+6 είναι ένα σύστημα πλέξης υψηλής ταχύτητας, χωρίς στρέψη, σχεδιασμένο για κατασκευαστές συρμάτων προέντασης σκυροδέματος (PC) σύμφωνα με τα πρότυπα ASTM A416 / A779, EN 10138, GB/T 5224 και ISO 6934-3. Τοποθετεί έξι εξωτερικά σύρματα (τυλιγμένα σε καρούλια 630 mm που μεταφέρονται μέσα στον περιστρεφόμενο σωλήνα) γύρω από ένα σταθερό κεντρικό σύρμα, παράγοντας την τυπική δομή 1x7 σύρματος που χρησιμοποιείται σε κατασκευές σκυροδέματος μετά την τάση και προ της τάσης.

Επειδή τα καρούλια ξετυλίγματος περιστρέφονται μαζί με τον σωλήνα αντί να αντιστρέφονται, η μηχανή επιβάλλει μηδενική αντίστροφη στρέψη στα επιμέρους σύρματα. Το αποτέλεσμα είναι ένα σύρμα με ομοιόμορφη βήμα πλέξης, σταθερή διάμετρο, χαμηλή χαλάρωση και εξαιρετική απόδοση συγκόλλησης με το σκυρόδεμα — οι τρεις ιδιότητες που καθορίζουν αν ένα σύρμα περνάει τις δοκιμές εφελκυσμού και χαλάρωσης τάσης.

Διάμετρος μονής σύρματος Ø 1.0mm- Ø 5.0mm για ST
Μέγιστη διάμετρος πλέξης Ø 17mm Μέγιστο
Εύρος βήματος πλέξης 30 -500mm (Ρυθμιζόμενο χωρίς βήματα)
Μέγιστη ταχύτητα περιστροφής κάδου 550 σ.α.λ. (Πραγματική ταχύτητα παραγωγής)
Εύρος γραμμικής ταχύτητας 20-120m/min
Διάμετρος τροχού καπετάνιου Ø 1200+ Ø 1200mm
Μέγεθος καρουλιού ξετυλίγματος στον κάδο PND630
Μέγεθος καρουλιού περιέλιξης PN800-PN1600
Μέγεθος καρουλιού κεντρικού ξετυλίγματος PND630
Ισχύς κύριου κινητήρα 55KW
Ισχύς κινητήρα καπετάνιου 30KW
Ισχύς κινητήρα περιέλιξης 5.5KW

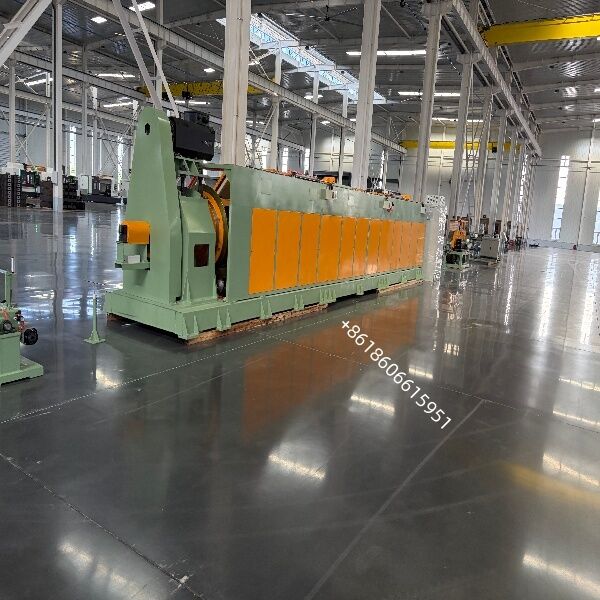

Μηχανή Σωληνοειδούς Στρίψης Προεντεταμένης χαλύβδινης κλωστής Μηχανή Στρίψης 630/1+6Μηχανή Σωληνοειδούς Στρίψης Προεντεταμένης χαλύβδινης κλωστής Μηχανή Στρίψης 630/1+6Μηχανή Σωληνοειδούς Στρίψης Προεντεταμένης χαλύβδινης κλωστής Μηχανή Στρίψης 630/1+6





Μάρκα ρουλεμάν HRB
Μάρκα συσκευών χαμηλής τάσης SCHNEIDER
Μάρκα πνευματικών εξαρτημάτων AIRTAC
Μάρκα κύριου κινητήρα κίνησης (ΚΟΡΥΦΗ ΚΙΝΑΣ)
Μάρκα κινητήρα περιέλιξης (ΚΟΡΥΦΗ ΚΙΝΑΣ)
PLC SIE/MENS
Οθόνη αφής SIE/MENS
Βαθμός αντοχής μπουλονιών ≥8.8 class



Διασφάλιση Ποιότητας & Μεταπωλήσεις
Δοκιμή Αποδοχής Εργοστασίου (FAT)
Λειτουργία χωρίς φορτίο ≥ 2 ώρες στις 1200 σ.α.λ., δόνηση ≤ 2.8 mm/s
Ακρίβεια βήματος πλέξης ≤ ±1% σε 100 m
Σταθερότητα τάσης ≤ ±5% σε 8 ώρες
Διάμετρος σύρματος εντός ±0.15 mm, καμία ωοειδότητα > 3%
Δοκιμή κυκλώματος ασφαλείας σύμφωνα με ISO 13849-1, Κατ. 3
Τεκμηρίωση & υποστήριξη
Σχέδιο GA, P&ID, ηλεκτρικό διάγραμμα, λίστα ακροδεκτών
Εγχειρίδιο λειτουργίας & συντήρησης (EN / CN / RU / ES)
Λίστα ανταλλακτικών με κωδικούς OEM, λίστα εργαλείων, δήλωση CE
Εγκατάσταση στο χώρο, θέση σε λειτουργία και εκπαίδευση χειριστή
12 μήνες εγγύηση, αποστολή ανταλλακτικών σε 72 ώρες από το απόθεμα
Απομακρυσμένη διάγνωση μέσω VPN / TeamViewer
