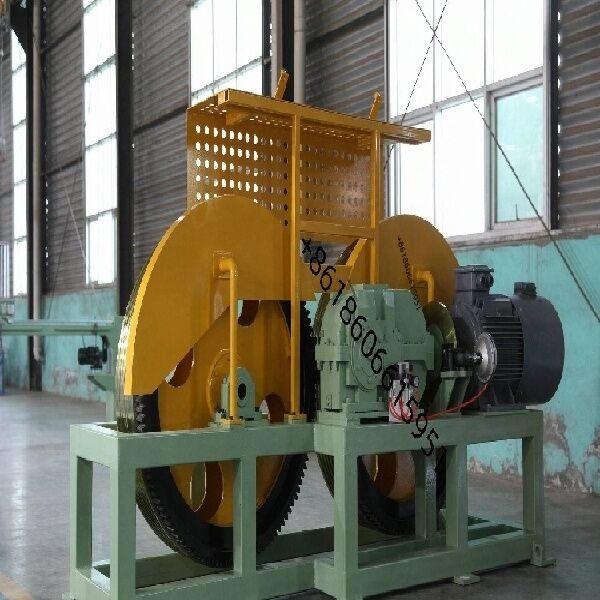

Η γραμμή ράβδου ατσάλινου καλωδίου με χαμηλό θόρυβο με ελεγχόμενη συχνότητα κλίσης

Γραμμή πλέξης συρματόσχοινων από χαλύβδινο σωλήνα χαμηλού θορύβου με έλεγχο συχνότητας βήματος πλέξης

Προδιαγραφές
Η μηχανή πλέξης σωλήνων υψηλής ταχύτητας έχει σχεδιαστεί για την πλέξη χαλύβδινων συρμάτων, χάλκινων συρμάτων, αλουμινένιων συρμάτων και διαφόρων αγωγών καλωδίων. Χρησιμοποιείται ευρέως στην παραγωγή συρματόσχοινων, καλωδίων ισχύος, καλωδίων ελέγχου, καλωδίων επικοινωνίας και ειδικών καλωδίων.
Με υψηλή ταχύτητα περιστροφής, σταθερή λειτουργία, χαμηλούς κραδασμούς και ακριβή απόδοση πλέξης, η μηχανή εξασφαλίζει εξαιρετική ποιότητα προϊόντος και υψηλή παραγωγική αποδοτικότητα. Η στιβαρή σωληνωτή δομή, το προηγμένο σύστημα μετάδοσης κίνησης και τα αξιόπιστα ηλεκτρικά χειριστήρια την καθιστούν κατάλληλη για συνεχή βιομηχανική παραγωγή.
Η μηχανή μπορεί να προσαρμοστεί σύμφωνα με τη διάμετρο του σύρματος, τη δομή της πλέξης, το μέγεθος του καρουλιού και τις απαιτήσεις παραγωγής.

Κύριες τεχνικές παράμετροι

6 καμπίνα πλέξης με καρούλια

• Προδιαγραφή καρουλιού τροφοδοσίας: PND630mm
• Μέγιστη ταχύτητα περιστροφής καμπίνας: 700 σ.α.λ.
• Ισχύς κύριου κινητήρα: 55 kW (AC)
• Μέθοδος τάσης φορείου: Τάση υστέρησης; ρυθμιζόμενη σε απευθείας σύνδεση
• Φόρτωση/εκφόρτωση καρουλιού: Πνευματική απελευθέρωση/σύσφιξη; μηχανισμός διπλού κυλίνδρου με αλληλοσύνδεση κατά της αντίστροφης κίνησης
• Προστασία από σπάσιμο σύρματος: Αισθητήρας επαφής
• Μέθοδος στήριξης καμπίνας: Δύο σετ εδράνων (διαμόρφωση 3+3)
• Λίπανση εδράνων: Λίπανση με λουτρό λαδιού/κυκλοφορίας; παρακολούθηση υψηλής θερμοκρασίας; αυτόματη προστασία απενεργοποίησης
• Δρομολόγηση καμπίνας: Εξωτερική δρομολόγηση; βολική είσοδος
• Υλικό οπής οδηγού σύρματος: Καρβίδιο του βολφραμίου
• Μέθοδος κίνησης καμπίνας: Οπίσθια κίνηση; κάθετη εγκατάσταση
• Μέθοδος πέδησης: Πνευματικό δισκόφρενο
• Μέθοδος διακοπής σύρματος: Επαφή ενεργοποίησης (κάτω μπάρα)
• Χειρισμός καρουλιού φορείου: Πνευματική σύσφιξη/απελευθέρωση; διπλού κυλίνδρου με αλληλοσύνδεση κατά της αντίστροφης κίνησης; φόρτωση/εκφόρτωση καρουλιού μέσω γερανού που παρέχεται από τον πελάτη
• Τάση τροφοδοσίας φορείου: Τάση υστέρησης; τιμές τάσης ρυθμίζονται μέσω οθόνης αφής και ρυθμίζονται σε απευθείας σύνδεση
• Πλαίσιο τροφοδοσίας: Ολοκληρωμένη συγκολλημένη δομή; υψηλή ακρίβεια μηχανουργικής κατεργασίας; υψηλή μηχανική αντοχή; ανθεκτικό και ανθεκτικό στην παραμόρφωση
• Δομή στήριξης καμπίνας: Τριών τμημάτων (2+2+2) ολοκληρωμένη στήριξη σωλήνα; τρία σετ μεγάλων εδράνων που στηρίζουν τα μεσαία και τα άκρα εξόδου; συνδέσεις με φλάντζα
• Μέθοδος λίπανσης: Ανεξάρτητη αντλία λαδιού με κυκλοφορούν λάδι; παρέχει λειτουργίες λίπανσης και ψύξης
• Παρακολούθηση υψηλής θερμοκρασίας για μεγάλα έδρανα; αυτόματη απενεργοποίηση με ειδοποίηση HMI
• Μέθοδος πέδησης: Σύστημα επίπεδου πνευματικού δισκόφρενου; συντονισμένη λειτουργία PLC που περιλαμβάνει ελεγκτές κινητήρων servo/VFD, αντιστάσεις πέδησης και πνευματικά φρένα για την εκτέλεση αργών, γρήγορων και έκτακτων στάσεων; εξασφαλίζει συγχρονισμό συστήματος
• Η κύρια μονάδα διαθέτει εξωτερική δρομολόγηση σύρματος; οπές οδηγού σύρματος Ø17mm
• Προστατευτικό κάλυμμα: Δομή συρόμενης πόρτας κατά τον άξονα; πνευματικό άνοιγμα/κλείσιμο; ενσωματωμένα ηχοαπορροφητικά πάνελ; περιλαμβάνει ασφάλεια κλειδώματος (σταματά τη μηχανή όταν ανοίγει η πόρτα)
• Πλάκα συγκράτησης σύρματος: Συναρμολόγηση που αποτελείται από πλάκα διανομής 6 οπών και συσκευή προ-διαμόρφωσης

Ηλεκτρικό σύστημα ελέγχου

• Τροφοδοσία: Τριφασικό, πεντασύρματο σύστημα; 380V (±10%), 50Hz.
• Η μηχανή χρησιμοποιεί ένα κατανεμημένο σύστημα κίνησης κινητήρων (χρησιμοποιώντας κινητήρες μεταβλητής συχνότητας ελεγχόμενους από servo). Κάθε κινητήρας AC servo ρυθμίζεται από μια μονάδα μεταβλητής συχνότητας (VFD). Ο συνολικός έλεγχος του συστήματος διαχειρίζεται από ένα PLC σε συνδυασμό με μια διεπαφή οθόνης αφής. Η κύρια μονάδα ξεκινά μετά από χρονική καθυστέρηση μετά από ακουστικό συναγερμό.
• Η μηχανή είναι εξοπλισμένη με τα ακόλουθα χαρακτηριστικά προστασίας:
• Συναγερμός βλάβης VFD.
• Προστασία υπερφόρτωσης για τον μηχανισμό λήψης/μετατόπισης και προστασία τροφοδοσίας.
• Προστασία χαμηλής πίεσης αέρα.
• Προστασία από σπάσιμο σύρματος.
• Εξοπλισμένο με έξυπνο μετρητή ενέργειας.
• Διατηρημένη διεπαφή Ethernet για συλλογή δεδομένων.
• Ο προμηθευτής είναι υπεύθυνος για όλη την εσωτερική καλωδίωση και τις συνδέσεις εντός του σώματος της μηχανής και του ηλεκτρικού πίνακα ελέγχου. Ο πελάτης είναι υπεύθυνος για όλη την καλωδίωση και τις συνδέσεις μεταξύ των μονάδων της μηχανής, μεταξύ της μηχανής και του ηλεκτρικού πίνακα ελέγχου, και μεταξύ των ηλεκτρικών πινάκων ελέγχου.

Κατεύθυνση λειτουργίας: Η δεξιά μηχανή, δηλαδή, αντιμετωπίζοντας τη λειτουργία της συσκευής, η αριστερή τροφοδοσία και η δεξιά λήψη

 Χρώμα

• Κύριο σώμα εξοπλισμού: RAL 6021 Απαλό Πράσινο (υφή)
• Περιστρεφόμενα μέρη: RAL 1037 Κίτρινο Ήλιος
• Κύριο σώμα προστατευτικού καλύμματος: RAL 6021 Απαλό Πράσινο (υφή)
• Πάνελ συρόμενης πόρτας: RAL 1037 Κίτρινο Ήλιος
• Εσωτερικό προστατευτικού καλύμματος: RAL 1013 Λευκό Μαργαριταρένιο
• Περίβλημα ελέγχου: RAL 7032 Γκρι Βότσαλο
