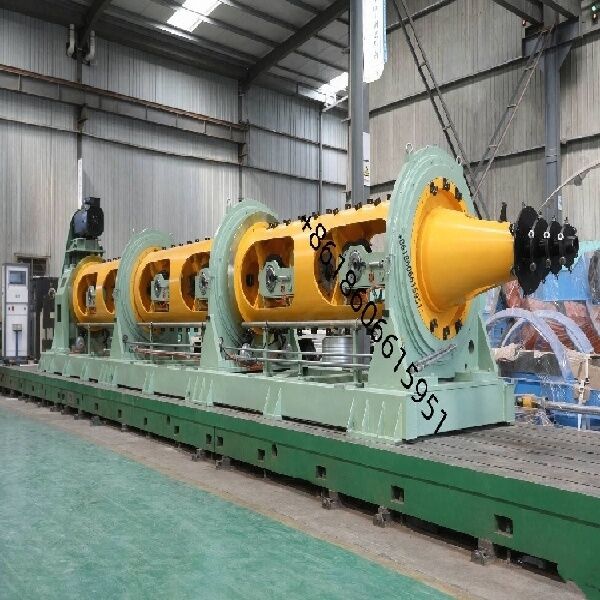

Tubular Stranding Machine Steel Wire Rope Twisting Machine Rope Closer

Μηχανή σωληνοειδούς ράβδους Σιδηροτροχιακό σχοινί Στροφή μηχανή σχοινί Closer

Προδιαγραφές
Το High Speed Tubular Stranding Machine έχει σχεδιαστεί για την παραγωγή ατσάλινων καλωδίων, καλωδίων χαλκού, καλωδίων αλουμινίου και διαφόρων αγωγών καλωδίων.καλώδια ηλεκτρικής ενέργειας, καλώδια ελέγχου, καλώδια επικοινωνίας και ειδικά καλώδια.
Με υψηλή ταχύτητα περιστροφής, σταθερή λειτουργία, χαμηλή δόνηση και ακριβείς επιδόσεις ράβδου, το μηχάνημα εξασφαλίζει εξαιρετική ποιότητα προϊόντος και υψηλή αποδοτικότητα παραγωγής.Η ανθεκτική σωληνιακή δομή, προηγμένο σύστημα μεταφοράς και αξιόπιστα ηλεκτρικά συστήματα ελέγχου το καθιστούν κατάλληλο για συνεχή βιομηχανική παραγωγή.
Το μηχάνημα μπορεί να προσαρμοστεί σύμφωνα με τη διάμετρο του καλωδίου, τη δομή των νημάτων, το μέγεθος του τροχού και τις απαιτήσεις παραγωγής.

Βασικές τεχνικές παραμέτρους

6Κλουβιά για την παρακράτηση ιπποειδών

• Προδιαγραφές τροχιάς αποπληρωμής: PND630mm
• Μέγιστη ταχύτητα περιστροφής του κλουβιού: 700 στροφές ανά λεπτό
• Κύρια ισχύς κινητήρα: 55 kW (AC)
• Μέθοδος έντασης κούνιας: ένταση υστερέσης, ρυθμιζόμενη σε απευθείας σύνδεση
• Εφοδιασμός/αφόρτιση τροχιάς: Πνευματική απελευθέρωση/σφραγίδα· δικύλινδρος μηχανισμός αντιστροφής.
• Προστασία από σπάσιμο καλωδίου: αισθητήρας επαφής
• Μέθοδος στήριξης κλουβιών: Δύο σύνολα δομών υποδομής (3+3 διαμορφώσεις)
• Λιπαντική λειτουργία του κιβωτίου του ρουλεμπορίου: λάδι στο μπάνιο/λιπαντική λειτουργία κυκλοφορίας· παρακολούθηση υψηλής θερμοκρασίας· προστασία από αυτόματη διακοπή λειτουργίας
• Επίδειξη κλουβιών: Εξωτερική επίδειξη, βολική εισαγωγή
• Υλικό τρύπας καθοδήγησης σύρματος: βαλβίδιο βαλφρίτη
• Μέθοδος κίνησης κλουβιών: πίσω κίνηση, κάθετη εγκατάσταση
• Μέθοδος πέδησης: Πνευματικό δίσκο πέδησης
• Μέθοδος διακοπής του καλωδίου: σκανδάλη με βάση την επαφή (κάτω γραμμή)
• Επεξεργασία τροχιάς κυψέλου: Πνευματική σύσφιξη/απελευθέρωση· αντιστροφή δικύλινδρου με διακόπτη; φόρτωση/αφόρτωση τροχιάς μέσω γερανού που παρέχεται από τον χρήστη
• Τετάρτη: Ηλεκτρονική επαφή με το σύστημα.
• Πλαίσιο αποπληρωμής: ολοκληρωτικά συγκολλημένη δομή, υψηλή ακρίβεια μηχανικής επεξεργασίας, υψηλή μηχανική αντοχή, ανθεκτικότητα σε παραμόρφωση και αντοχή σε αντοχή σε παραμόρφωση
• Δομή στήριξης κλουβιών: Τριμερή (2+2+2) ολοκληρωμένη στήριξη σωλήνων· τρία σύνολα μεγάλων ρουλεμάντων που υποστηρίζουν τα μεσαία και τα εξόδοντα άκρα· συνδέσεις με φλάντζες
• Μέθοδος λίπανσης: Ανεξάρτητη αντλία πετρελαίου με κυκλοφορία πετρελαίου· παρέχει λειτουργίες λιπαντικής και ψύξης
• Παρακολούθηση υψηλής θερμοκρασίας για μεγάλα ρουλεμάνια· αυτόματη διακοπή λειτουργίας με ειδοποίηση HMI
• Μέθοδος πέδησης: σύστημα πλατών πνευματικών φρένων με δίσκο· συντονισμένη λειτουργία με PLC που περιλαμβάνει ελεγκτές κινητήρα servo/VFD, αντίσταση πέδησης και πνευματικά φρένα για την εκτέλεση αργών και γρήγορων στάσεων,και στάσεις έκτακτης ανάγκης· διασφαλίζει τη συγχρονισμό του συστήματος
• Η κύρια μονάδα διαθέτει εξωτερική διαδρομή καλωδίου· τρύπες καθοδήγησης καλωδίου Ø17mm
• Προστασία ασφαλείας: δομή άξιας συρόμενης πόρτας· πνευματικό άνοιγμα/κλείσιμο· ενσωματωμένα ηχητικά πάνελ· περιλαμβάνει κλειδαριά ασφαλείας (αποκλείει το μηχάνημα όταν ανοίγει η πόρτα)
• Πλάκα συλλογής σύρματος: Συγκρότημα που αποτελείται από πλάκα διανομής 6 τρυπών και συσκευή προσχηματισμού

Ηλεκτρικό σύστημα ελέγχου

• Ηλεκτρική τροφοδοσία: Τριφασικό σύστημα πέντε καλωδίων, 380V (± 10%), 50Hz.
• Το μηχάνημα χρησιμοποιεί ένα κατανεμημένο σύστημα κίνησης κινητήρα (εφαρμόζοντας κινητήρες μεταβλητής συχνότητας ελεγχόμενους από σέρβο).Ο συνολικός έλεγχος του συστήματος ελέγχεται από έναν PLC σε συνδυασμό με μια διεπαφή με οθόνη αφής· η κύρια μονάδα ξεκινά μετά από καθυστέρηση χρόνου μετά από ηχητικό συναγερμό.
• Το μηχάνημα είναι εξοπλισμένο με τα ακόλουθα συστήματα προστασίας:
• Ασύρματο βήματος.
• Προστασία από υπερφόρτωση για τον μηχανισμό ανάληψης/διασταύρωσης και προστασία της τροφοδοσίας.
• Προστασία χαμηλής πίεσης αέρα
• Προστασία από σπάσιμο καλωδίων.
• Εξοπλισμένο με έξυπνο μετρητή ενέργειας.
• Διασύνδεση Ethernet για την απόκτηση δεδομένων.
• Ο προμηθευτής είναι υπεύθυνος για όλη την εσωτερική καλωδίωση και καλωδίωση εντός του σώματος της μηχανής και του ηλεκτρικού κιβωτίου ελέγχου.Ο πελάτης είναι υπεύθυνος για όλα τα καλώδια και καλωδίωση μεταξύ των μονάδων μηχανής, μεταξύ της μηχανής και του ηλεκτρικού κιβωτίου ελέγχου και μεταξύ των ηλεκτρικών κιβωτίων ελέγχου.
