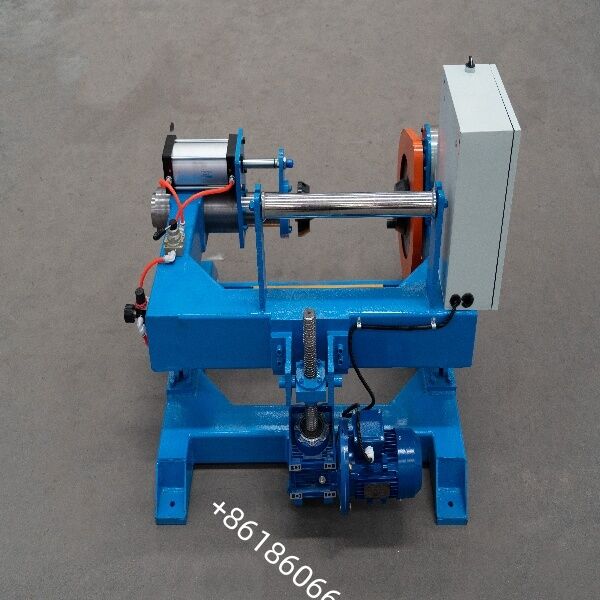

Ακριβής μαγνητική αποπληρωμή 500-630: Σταθερή τάση για ράβδους υψηλής ταχύτητας

Το "Magnetic Pay-off 500-630" αναφέρεται σε μια στήλη πληρωμής που χρησιμοποιεί μαγνητική σκόνη ή μαγνητικό φρένο ζεύξης, σχεδιασμένη για τροχούς με διάμετρο μεταξύ Φ500 mm και Φ630 mm.Χρησιμοποιείται συνήθως στο προγενέστερο στάδιο αποπληρωμής εξοπλισμού, όπως οι μηχανές σωληνοειδούς ράβδου και οι γραμμές εκτόξευσης, για να παρέχει σταθερό έλεγχο της έντασης και να αποτρέπει την σύγχυση ή χαλάρωση του καλωδίου.

**Αποσπασμός των βασικών όρων**

** Μαγνητική αποζημίωση:**

Ένα στήριγμα αποπληρωμής που χρησιμοποιεί μαγνητικό φρένο σκόνης ή μαγνητική ζεύξη για να παρέχει ρυθμιζόμενη, ομαλή παθητική τάση, αποτρέποντας την σύγχυση του καλωδίου που προκαλείται από αδράνεια.

**500-630:**

Δείχνει το εφαρμοστέο εύρος διαμέτρου τροχιάς, ειδικότερα PN500?? PN630 (εξωτερική διάμετρος φλάντζας περίπου 500?? 630 mm) · ορισμένα μοντέλα υποστηρίζουν ρυθμιζόμενο εύρος Φ400?? 630 mm.

**Κοινά τεχνικά χαρακτηριστικά (τυπική διαμόρφωση) **

**Ελέγχος της τάσης:**

Μαγνητική πέδηση σκόνης ή σύνδεση υστερέζης· η ένταση ρυθμίζεται χωρίς βήματα μέσω ελεγκτή (οι κοινές διαμορφώσεις περιλαμβάνουν μονάδες μαγνητικής σκόνης 5kg ή 10kg).

**Σχεδιασμός δομής:**

Τύπος χωρίς άξονα με διπλή συμπίεση, ή μονό/διπλό σταθμό σταθερού τύπου· διαθέτει πνευματική συμπίεση και ηλεκτρική ανύψωση/κατάβασμα.

**Δυνατότητα φόρτωσης:**

Μέγιστο φορτίο περίπου 600-1500 kg (ανάλογα με το συγκεκριμένο μοντέλο και το μέγεθος τροχιάς).

**Εφαρμόσιμη διάμετρος σύρματος:**

Συνήθως φ0,3·5,0 mm (σύρμα χαλκού, αλουμινίου, κράματος κλπ.)· προσαρμόσιμη με βάση τις απαιτήσεις της διαδικασίας.

** Ταχύτητα γραμμής:**

Τα παθητικά μοντέλα μπορούν να φθάσουν ταχύτητες μέχρι περίπου 200 m/min. Τα ενεργά μοντέλα που είναι εξοπλισμένα με κινητήρες επιτρέπουν συγχρονισμένο έλεγχο της ταχύτητας με την κύρια γραμμή παραγωγής.

**Βοηθητικές λειτουργίες:**

Ανίχνευση/αυτόματη διακοπή σχοινών, προστασία ανώτερου και κατώτερου ορίου και ρύθμιση τάσης/σύστημα σύνδεσης μέσω οθόνης αφής και PLC.

1Σε μηχανές σωληνοειδούς ράβδου
Ο ρόλος: Κεντρική πηγή πίεσης + πολλαπλή πηγή πίεσης με προπληρωμή
Κεντρική αποπληρωμή
Τροφοδοτεί ένα κεντρικό ενιαίο σύρμα (ατσάλινος πυρήνας, πυρήνας χαλκού, οπτική ίνα κλπ.) στο εσωτερικό του σωληνωτού σώματος.
Η μαγνητική πέδηση σωματιδίων παρέχει σταθερή ένταση με ικανότητα αντιστροφής. Σε συνδυασμό με την υψηλής ταχύτητας περιστροφή του σωληνωτού σώματος,Αυτό εμποδίζει το κεντρικό σύρμα από την χαλάρωση ή αραιώνονται λόγω της φυγοκεντρικής δύναμης.
Πολυεπιχειρησιακή αποζημίωση
Οι ανεξάρτητοι σταθμοί αποπληρωμής μαγνητικών σωματιδίων είναι διαμορφωμένοι για πολλαπλά μεμονωμένα καλώδια στο τμήμα εισόδου της κύριας μηχανής αποπληρωμής.
Η ένταση κάθε καλωδίου ρυθμίζεται ανεξάρτητα, εξασφαλίζοντας συνεπή ένταση σε όλα τα νήματα, ομοιόμορφο ύψος και εξαιρετική στρογγυλότητα του τελικού προϊόντος.

Βασικές λειτουργίες:
Προλαμβάνει το κεντρικό καλώδιο από το να "διαταραχθεί" ή να "απελευθερωθεί".
Μειώνει τα ποσοστά σπασμού καλωδίων· υποστηρίζει λειτουργία υψηλής ταχύτητας άνω των 1000 στροφών ανά λεπτό.
Ελαχιστοποιεί το εσωτερικό άγχος και την ανάκαμψη μετά την παρακμή.

2Σε γραμμές εκτόξευσης
Χρήσιμο: Σταθεροποιητής τάσης εμπρός για την παραγωγή μόνωσης/καλυμμάτων
Χρησιμοποιείται κατά τη διάρκεια του σταδίου αποπληρωμής πριν από την είσοδο μονωτικών πυρήνων ή αγωγών στην εκχύλισσα.
Η μαγνητική πέδηση σωματιδίων αντιδρά στην αδράνεια του τροχού, επιτρέποντας στο σύρμα να εισέρχεται στην κεφαλή εκτόξευσης με σταθερή ένταση, αποτρέποντας έτσι:
Εκκεντρικότητα στρώματος μόνωσης.
Ανόμοιο πάχος τοίχου.
Ελαττώματα της επιφάνειας, όπως μοτίβα "μπαμπού" ή σημάδια κουβέντας.

Βασικές λειτουργίες:
Διασφαλίζει τη συνέπεια της εξωτερικής διάμετρου της εκχυλίσματος.
Μειώνει τη συσσώρευση ή την αραίωση του καλωδίου κατά τη διάρκεια των κύκλων εκκίνησης-αποστολής.

3Σε άκαμπτα ράμματα / πλανητικά ράμματα
Χάρτης: Μονάδα προκαταβολικής και βοηθητικής αποπληρωμής
Λειτουργεί ως προεξόφληση για να τροφοδοτήσει ομαλά πολλαπλούς τροχούς από ένα σύρμα στο κλουβί παρακράτησης.
Παρέχει απαλή, χωρίς κλονισμό τάση κατά τη διάρκεια της κοπής των αγωγών μεγάλης διατομής (π.χ. ACSR, καλώδια μεγάλου μεγέθους) σε χαμηλές ταχύτητες,Προστασία των μαλακών αλουμινίου ή χαλκού από παραμόρφωση λόγω τέντωσηςΒασικές λειτουργίες:
Χρησιμοποιεί ευέλικτους αγωγούς μεγάλου μεγέθους.
Συγχρονίζει την εκκίνηση/αποστολή και την παρακολούθηση της τάσης με την κύρια μηχανή.

4Σε μηχανές σύρματος
Χρηματοοικονομικές απαιτήσεις
Απαλλάσσει την πρώτη ύλη από μεγάλους τροχούς (Φ500 ̇ 630 mm) πριν από τα στάδια χονδρικής ή ενδιάμεσης ανίχνευσης.
Η μαγνητική πέδηση σωματιδίων απορροφά την αδράνεια της τροχιάς, αποτρέποντας την υπερχείλιση ("εξαγωγή") και το σπάσιμο του καλωδίου.
Βασικές λειτουργίες:
Προστατεύει τα πετρώματα και παρατείνει τη διάρκεια ζωής του πίνακα.
Βελτιώνει τη σταθερότητα της ταχύτητας τραβήματος.

5Στους Μηχανισμούς Συγκέντρωσης
Χρήσιμος ρόλος: Ρυθμιστικός έλεγχος της τάσης για ευέλικτους αγωγούς
Χρησιμοποιείται για την αποπληρωμή λεπτών, εύκαμπτων καλωδίων χαλκού, κονσερβοποιημένων ή κράματος κατά τη διάρκεια της συσσωμάτωσης/κατεργασίας.
Η λειτουργία χαμηλής τάσης αποτρέπει το τέντωμα ή το σπάσιμο των λεπτών καλωδίων. Κατάλληλο για υπερλεπτά καλώδια, ιατρικά καλώδια και ηλεκτρονικά καλώδια.
Βασικές λειτουργίες:
Κατάλληλο για λεπτά σύρματα (φ0,03·φ1,0mm).
Βελτιώνει τη στρογγυλότητα και την ευελιξία του συσσωματωμένου καλωδίου.

6Σε μηχανές ταινίας / δέσμης
Χρήσιμο: Ταινία σταθερής τάσης ή τροφοδοσία με σύρμα
Παρέχει σταθερή ένταση ξετυλίγματος για υλικά όπως ταινία μύκας, ταινία πολυεστέρα και μη υφασμένο ύφασμα.
Προλαμβάνει τις ρυτίδες, τις επικαλύψεις ή την χαλάρωση της ταινίας· εξασφαλίζει την ποιότητα των στρωμάτων μόνωσης ή προστασίας.
Βασικές λειτουργίες:
Διασφαλίζει ομαλή ταινία χωρίς φυσαλίδες αέρα.
Συγχρονίζεται με την κύρια μηχανή, αυτόματη αντιστάθμιση τάσης.

7. στις γραμμές ανάληψης / επανασύνδεσης
Χρήσιμο: Μονάδα αποπληρωμής τάσης ακριβείας
Λειτουργεί ως μονάδα αποπληρωμής κατά τη διάρκεια διαδικασιών όπως επανεξέλιξη, επιθεώρηση και σήμανση μελυκόλυψης.
Διασφαλίζει ότι το σύρμα δεν στρέφεται ή παραμορφώνεται κατά τη διάρκεια της διαδικασίας επανέλιξης.
Βασικές λειτουργίες:
Κατάλληλο για την ακριβή επανέλιξη τελικών καλωδίων και ημιτελών αγωγών.
Διατηρεί την τάση κλειστού κυκλώματος που ταιριάζει με την μονάδα λήψης.
