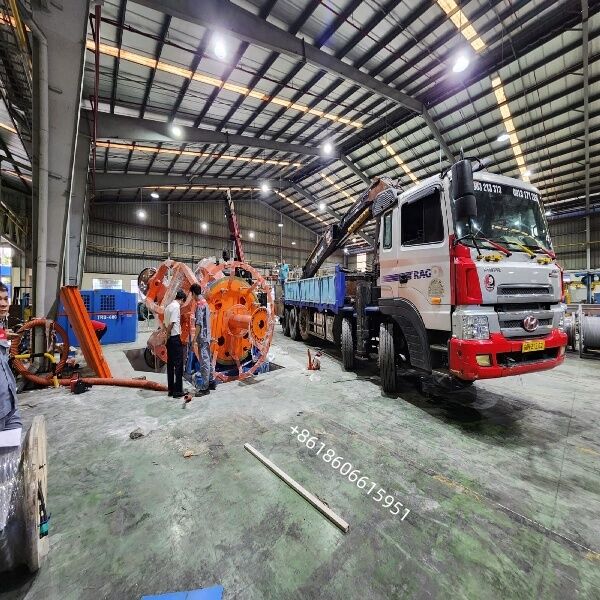

Μηχανή διάθεσης καλωδίων 1250/1+4 1250mm Bobbin Planetary Cabler
Σύνοψη
Το CLY-1250/1+4 Πλανητικό Μηχάνημα Εγκατάστασης είναι σχεδιασμένο για την καλωδίωση/εγκατάσταση πολυπυρηνικών καλωδίων ηλεκτρικής ενέργειας χαμηλής και μεσαίας τάσης, καλωδίων ελέγχου και καλωδίων εξόρυξης.Είναι κατάλληλο τόσο για στρογγυλούς όσο και για πυρήνες σε σχήμα τομέα (έως 5 πυρήνες)Το κλουβί είναι εξοπλισμένο με λειτουργία 100% αντιστροφής, εξασφαλίζοντας ελάχιστη εσωτερική πίεση στο καλώδιο.Ολόκληρη η γραμμή ελέγχεται από μια οθόνη αφής PLC + HMI με κινητήρες που κινούνται από μετατροπέα για ακριβή πλάτη και συγχρονισμένη ταχύτητα γραμμής.
Εφαρμογή
Εγκατάσταση καλωδίων ηλεκτρικής ενέργειας LV/MV (PVC, XLPE μονωμένα)
Συγκρότημα καλωδίων ελέγχου και καλωδίων εξόρυξης (2-5 πυρήνες)
Δοκιμαστικές συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών
Προαιρετική μη μεταλλική ταινία επένδυσης (ταινία πολυεστέρα / βιόνης) και θωράκιση από χάλυβα
Βασικά χαρακτηριστικά
Πλανητικό κλουβί παρακράτησης (1 κεντρικό + 4 πλευρικές ρομπίνες, PN1250) με πλήρη ικανότητα ανάστροφης στροφής
Κατεύθυνση στρογγυλοποίησης S/Z, διαφορά στάθμης κατά την τοποθέτηση ρυθμιζόμενη χωρίς βήματα μέσω PLC (300~2500 mm)
Μεγάλη δομή ρυμουλκούματος διπλής στήριξης για λειτουργία υψηλής ταχύτητας και χαμηλών δονήσεων
Ηλεκτρική λειτουργία συμπίεσης / απελευθέρωσης τροχιάς, λειτουργία προστροφής για πυρήνες τομέα
Εφοδιασμένο με μη μεταλλική κεφαλή περιτύλιξης (2-πακέτα, 500~650 στροφές ανά λεπτό) και προαιρετική ατσάλινη θωράκιση
Πνευματικό κάστρο με μετρητή μήκους και αυτόματη διακοπή σε περίπτωση σφάλματος
Πλήρης προστασία ασφαλείας: υπερφόρτωση, υπερκίνηση, κλειδαριά θυρών προστασίας, στάση έκτακτης ανάγκης
| Τύπος |
1 + 3 = 4 Μπόμπινς |
1+4 = 5 Μπομπίν |
| Σχήμα |
KP100 |
KP125 |
KP160 |
KP100 |
KP125 |
KP160 |
| Τύμπανο φ[mm] |
1000 |
1250 |
1600 |
1000 |
1250 |
1600 |
| Τμήμα καλωδίου για στρογγυλούς πυρήνες [mm2] |
16-240 |
25 έως 300 |
25 έως 300 |
16-240 |
25 έως 300 |
25 έως 300 |
| Διάκριση καλωδίου για πυρήνες τομέα [mm2] |
16-240 |
16-240 |
16-240 |
16-240 |
16-240 |
16-240 |
| Διάκριση καλωδίου για προστροφικούς πυρήνες [mm2] |
16-240 |
16 έως 400 |
16 έως 400 |
16-240 |
16 έως 400 |
16 έως 400 |
| Τελειωμένο καλώδιο φ[mm] |
60 |
80 |
100 |
60 |
80 |
100 |
| Ταχύτητα του περιστροφίου [rpm] |
55 |
36 |
24 |
55 |
30 |
20 |
| Ταχύτητα γραμμής [m/min] |
60 |
60 |
45 |
60 |
60 |
45 |
| Δύναμη του κύριου κινητήρα [kW] |
55 AC |
55 AC |
55 AC |
65 AC |
65 AC |
65 AC |
Το μηχάνημα μπορεί να παρασύρει τα στρογγυλά καλώδια με πίσω στροφή και τα καλώδια τομέα χωρίς πίσω στροφή
Δρόμος με κινητήρες A.C. / D.C. με ηλεκτρονικό ή μηχανικό συγχρονισμό μεταξύ των στοιχείων της γραμμής.
Με τη διευκόλυνση της μηχανικής διόρθωσης του τομέα
Με ή χωρίς ρύθμιση πίσω στροφής (Ηλιακή και Πλανητική ρύθμιση)
Ο κύριος άξονας υποστηρίζεται από ρουλεμάν για εύκολη συντήρηση.
Ειδικά κιβώτια ταχυτήτων για την κύρια κίνηση
Βαρύ φορτίο Πνευματικό φρένο τύμπανο για κύριο κλουβί
Προμήθεια γεμιστήρα για 4 έως 9 μπουκάλια.
Εφοδιασμένο με HMI και PLC (προαιρετικό)
Εύκολη ρύθμιση
Διαθέσιμο εύρος αποδέσμευσης και αποπληρωμής
Μονάδα μεταφοράς βαρέων φορτίων εκτός ζώνης
Εσωτερικές αγγειοειδείς/συγκεντρωτικές κεφαλές ταινίας
