1250/1+4 Μηχανή Εγκατάστασης Καλωδίων

1250/1+4 Μηχανή Εγκατάστασης Καλωδίων

Σύνοψη

Το CLY-1250/1+4 Πλανητικό Μηχάνημα Εγκατάστασης είναι σχεδιασμένο για την καλωδίωση/εγκατάσταση πολυπυρηνικών καλωδίων ηλεκτρικής ενέργειας χαμηλής και μεσαίας τάσης, καλωδίων ελέγχου και καλωδίων εξόρυξης.Είναι κατάλληλο τόσο για στρογγυλούς όσο και για πυρήνες σε σχήμα τομέα (έως 5 πυρήνες)Το κλουβί είναι εξοπλισμένο με100% λειτουργία ανάστροφης στροφής, εξασφαλίζοντας ελάχιστη εσωτερική πίεση στο καλώδιο.Ολόκληρη η γραμμή ελέγχεται από μια οθόνη αφής Siemens/Delta PLC + HMI με κινητήρες με μετατροπέα για ακριβή θέση και συγχρονισμένη ταχύτητα γραμμής.

Εφαρμογή

• Εγκατάσταση καλωδίων ηλεκτρικής ενέργειας LV/MV (PVC, XLPE μονωμένα)

• Συγκρότημα καλωδίων ελέγχου και καλωδίων εξόρυξης (2-5 πυρήνες)

• Δοκιμαστικές συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών

• Προαιρετική μη μεταλλική ταινία επένδυσης (ταινία πολυεστέρα / βιόνης) και θωράκιση από χάλυβα

Βασικά χαρακτηριστικά

• ✅Πλανητικό κλουβί παρακράτησης (1 κεντρική + 4 πλευρικές ρομπίνες, PN1250)με πλήρη ικανότητα ανάστροφης στροφής

• ✅Κατεύθυνση αγκυροβολίας S/Z, διασταύρωση της πλάκας κατά την τοποθέτηση χωρίς βήματα μέσω PLC (300 ∼ 2500 mm)

• ✅ Δύο στήριξη μεγάλης δομής ρύθμισης για λειτουργία υψηλής ταχύτητας, χαμηλής δόνησης

• ✅ Ηλεκτρική λειτουργία συμπίεσης / απελευθέρωσης σόμπιν, προ-στροφής για πυρήνες τομέα

• ✅ Εξοπλισμένο με μη μεταλλική κεφαλή τυλίγματος (2-pad, 500 ̇ 650 rpm) και προαιρετική ατσάλινη θωράκιση

• ✅ Πνευματική κάψουλα με μέτρηση μήκους και αυτόματη διακοπή σε περίπτωση σφάλματος

• ✅ Πλήρης προστασία ασφαλείας: υπερφόρτωση, υπερκίνηση, κλειδαριά θυρών προστασίας, στάση έκτακτης ανάγκης

Σύνοψη

Το CLY-1250/1+4 Πλανητικό Μηχάνημα Εγκατάστασης είναι σχεδιασμένο για την καλωδίωση/εγκατάσταση πολυπυρηνικών καλωδίων ηλεκτρικής ενέργειας χαμηλής και μεσαίας τάσης, καλωδίων ελέγχου και καλωδίων εξόρυξης.Είναι κατάλληλο τόσο για στρογγυλούς όσο και για πυρήνες σε σχήμα τομέα (έως 5 πυρήνες)Το κλουβί είναι εξοπλισμένο με λειτουργία 100% αντιστροφής, εξασφαλίζοντας ελάχιστη εσωτερική πίεση στο καλώδιο.Ολόκληρη η γραμμή ελέγχεται από μια οθόνη αφής Siemens/Delta PLC + HMI με κινητήρες με μετατροπέα για ακριβή θέση και συγχρονισμένη ταχύτητα γραμμής.

Εφαρμογή

Εγκατάσταση καλωδίων ηλεκτρικής ενέργειας LV/MV (PVC, XLPE μονωμένα)

Συγκρότημα καλωδίων ελέγχου και καλωδίων εξόρυξης (2-5 πυρήνες)

Δοκιμαστικές συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών

Προαιρετική μη μεταλλική ταινία επένδυσης (ταινία πολυεστέρα / βιόνης) και θωράκιση από χάλυβα

Βασικά χαρακτηριστικά

✅ Πλανητικό κλουβί παρακράτησης (1 κεντρική + 4 πλευρικές ρομπίνες, PN1250) με πλήρη ικανότητα πίσω στροφή

✅ Κατευθύνσεις στρογγυλοποίησης S/Z, πλάτος τοποθέτησης ρυθμιζόμενο χωρίς βήματα μέσω PLC (300 ∼ 2500 mm)

✅ Δύο στήριξη μεγάλης δομής ρύθμισης για λειτουργία υψηλής ταχύτητας, χαμηλής δόνησης

✅ Ηλεκτρική λειτουργία συμπίεσης / απελευθέρωσης σόμπιν, προ-στροφής για πυρήνες τομέα

✅ Εξοπλισμένο με μη μεταλλική κεφαλή τυλίγματος (2-pad, 500 ̇ 650 rpm) και προαιρετική ατσάλινη θωράκιση

✅ Πνευματική κάψουλα με μέτρηση μήκους και αυτόματη διακοπή σε περίπτωση σφάλματος

✅ Πλήρης προστασία ασφαλείας: υπερφόρτωση, υπερκίνηση, κλειδαριά θυρών προστασίας, στάση έκτακτης ανάγκης

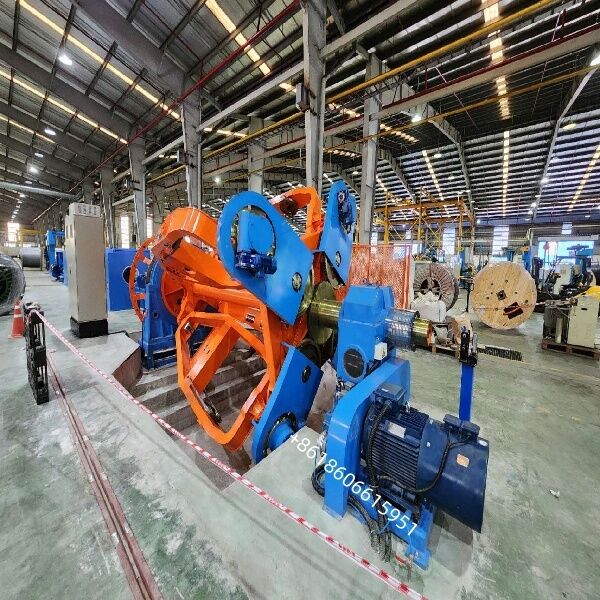

Όνομα προϊόντος: Μηχανή διάθεσης καλωδίων πλανητικού τύπου 1250/1+4 (CLY-1250/1+4)

Σύνοψη

Το CLY-1250/1+4 Πλανητικό Μηχάνημα Εγκατάστασης είναι σχεδιασμένο για την καλωδίωση/εγκατάσταση πολυπυρηνικών καλωδίων ηλεκτρικής ενέργειας χαμηλής και μεσαίας τάσης, καλωδίων ελέγχου και καλωδίων εξόρυξης.Είναι κατάλληλο τόσο για στρογγυλούς όσο και για πυρήνες σε σχήμα τομέα (έως 5 πυρήνες)Το κλουβί είναι εξοπλισμένο με100% λειτουργία ανάστροφης στροφής, εξασφαλίζοντας ελάχιστη εσωτερική πίεση στο καλώδιο.Ολόκληρη η γραμμή ελέγχεται από μια οθόνη αφής Siemens/Delta PLC + HMI με κινητήρες με μετατροπέα για ακριβή θέση και συγχρονισμένη ταχύτητα γραμμής.

Εφαρμογή

• Εγκατάσταση καλωδίων ηλεκτρικής ενέργειας LV/MV (PVC, XLPE μονωμένα)

• Συγκρότημα καλωδίων ελέγχου και καλωδίων εξόρυξης (2-5 πυρήνες)

• Δοκιμαστικές συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών

• Προαιρετική μη μεταλλική ταινία επένδυσης (ταινία πολυεστέρα / βιόνης) και θωράκιση από χάλυβα

Βασικά χαρακτηριστικά

• ✅Πλανητικό κλουβί παρακράτησης (1 κεντρική + 4 πλευρικές ρομπίνες, PN1250)με πλήρη ικανότητα ανάστροφης στροφής

• ✅Κατεύθυνση αγκυροβολίας S/Z, διασταύρωση της πλάκας κατά την τοποθέτηση χωρίς βήματα μέσω PLC (300 ∼ 2500 mm)

• ✅ Δύο στήριξη μεγάλης δομής ρύθμισης για λειτουργία υψηλής ταχύτητας, χαμηλής δόνησης

• ✅ Ηλεκτρική λειτουργία συμπίεσης / απελευθέρωσης σόμπιν, προ-στροφής για πυρήνες τομέα

• ✅ Εξοπλισμένο με μη μεταλλική κεφαλή τυλίγματος (2-pad, 500 ̇ 650 rpm) και προαιρετική ατσάλινη θωράκιση

• ✅ Πνευματική κάψουλα με μέτρηση μήκους και αυτόματη διακοπή σε περίπτωση σφάλματος

• ✅ Πλήρης προστασία ασφαλείας: υπερφόρτωση, υπερκίνηση, κλειδαριά θυρών προστασίας, στάση έκτακτης ανάγκης

Βασικές τεχνικές παραμέτρους

Σύνθεση μηχανής (κλασική προμήθεια)

1. Πλανητικό κλουβί για παρασύνδεση με πίσω στροφή PN1250/1+4 1 σύνολο

2. Δύο σειρές στερεωτήρων κλεισίματος ∙ 1 σετ

3. Φ630×2 Μη μεταλλική συσκευή ράβδυνσης ∙ 1 σύνολο

4. Μηχανολογικός + Ηλεκτρονικός μετρητής μήκους 1 σύνολο

5. 1600 kg Πνευματική κάμπια Καπστάν 1 σύνολο

6. Φ2500 Τύπος θύρας Παίρνωση με Traverse 1 σύνολο

7. Πλήρες ηλεκτρικό σύστημα ελέγχου (PLC + HMI + μετατροπέας)

8. Προφυλάξεις ασφαλείας και συσκευή διακοπής έκτακτης ανάγκης

9. Φ1600 Κεντρικός σταθμός πληρωμής στήλης 1 σύνολο
