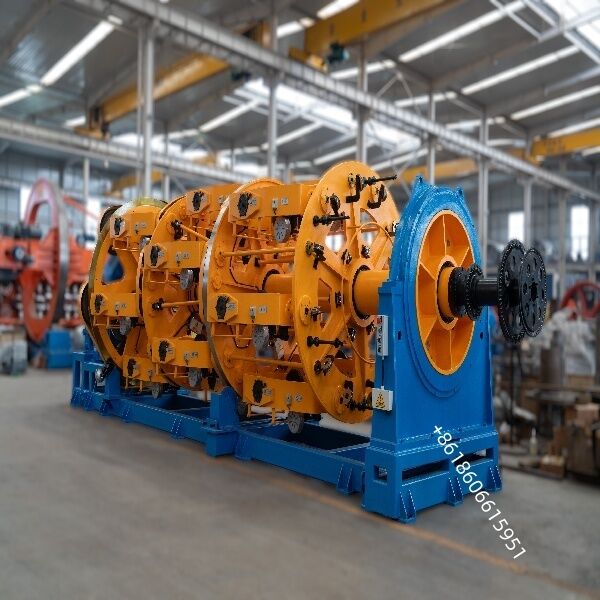

Μηχανική & Υποστήριξη 630/6+12+18 Μηχανή υψηλής ταχύτητας πλανητικής ράβδου

Μηχανική & Υποστήριξη 630/6+12+18 Μηχανή υψηλής ταχύτητας πλανητικής ράβδου

Η μηχανή υψηλής ταχύτητας σχεδιάστηκε για την παραγωγή μεγάλου όγκου πολυπυρηνικών καλωδίων, όπως καλωδίων ελέγχου, ενέργειας και δεδομένων.Υψηλής ποιότητας ράβδους, συμπεριλαμβανομένων των σταθμών φόρτισης, της φωτοβολταϊκής ενέργειας και της ρομποτικής.

Αρχή λειτουργίας και βασικά χαρακτηριστικά

Πλανητική Κλουβίς Δράση: Πολλαπλά τροχιά είναι τοποθετημένα σε ένα περιστρεφόμενο πλανητικό κλουβί.Αυτό το σύστημα "ηλίου και πλανήτη" γρανάζια μπορεί να ρυθμιστεί για πίσω στροφή για να παράγει στρογγυλή, συμπαγές και συγκεντρωτικό πυρήνα καλωδίων.

Υψηλή ταχύτητα και παραγωγικότητα:

Οι σύγχρονες μηχανές είναι σχεδιασμένες για υψηλές ταχύτητες περιστροφής και ταχύτητες γραμμών, αυξάνοντας σημαντικά την παραγωγή διατηρώντας παράλληλα την ποιότητα.

Ομοιόμορφος έλεγχος της τάσης:

Εξοπλισμένα με μεμονωμένα συστήματα έντασης (μαγνητικά φρένα, υστερέση ή βραχίονες χορευτών) που διαχειρίζονται από PLC για να εξασφαλίζουν συνεπή μήκος τοποθέτησης και να αποτρέπουν την ωορρηξία ή τα ελαττώματα επιφάνειας του αγωγού.

Πολυδιάστατες διαμορφώσεις:

Διατίθεται σε διάφορα μεγέθη (π.χ. 315, 400, 500, 630) με διαφορετικές χωρητικότητες κυλίνδρων (6, 12, 18, 24, 30) για να φιλοξενήσει ένα ευρύ φάσμα διαμέτρων καλωδίων και τελικών μεγεθών καλωδίων.

Ενσωματωμένα εξαρτήματα γραμμής:Μια πλήρης γραμμή παραγωγής περιλαμβάνει συνήθως:

Κεντρικές ή πλευρικές στάσεις πληρωμής

Πλανητικό κλουβί με πίσω στροφή

Κρατητής ζεύξης και συσκευή προστροφής

Κεφαλάκια ταινίας/ασπίδας

Κεφαλαία και αποσύρση

Συγκέντρωση με σύστημα διασταύρωσης

Ηλεκτρικό ντουλάπι ελέγχου με HMI

Τυπικές εφαρμογές

Καλώδια ελέγχου και ηλεκτρικής ενέργειας: Για ρομποτικά, αυτοματοποιημένα και βιομηχανικά καλώδια ελέγχου που απαιτούν πυκνή διασύνδεση.

Νέα καλώδια ενέργειας: Χρησιμοποιούνται ευρέως για τις στοές φόρτισης EV, τα φωτοβολταϊκά (PV) καλώδια και τα καλώδια ανεμογεννήτρων.

Καλώδια δεδομένων και επικοινωνιών: Κατάλληλα για καλώδια εγκατάστασης και σύνθετα οπτικά-ηλεκτρικά καλώδια.

Ειδικά καλώδια: Για καλώδια υψηλής ευελιξίας, καλώδια ανελκυστήρων και ιατρικά καλώδια όπου η ποιότητα και η συνέπεια είναι κρίσιμες.

Εστίαση στην μηχανική και την υποστήριξη

Διαμόρφωση διαδικασίας και γραμμής: καθορισμός του μεγέθους του αγωγού, του μήκους τοποθέτησης και της ταχύτητας της γραμμής.

Εγκατάσταση και εκπαίδευση: εγκατάσταση, ενσωμάτωση και εκκίνηση επί τόπου. Εκπαίδευση των χειριστών για τη λειτουργία, τη ρύθμιση της τάσης και τη βασική αντιμετώπιση προβλημάτων.

Απομακρυσμένη υποστήριξη: Διαγνώριση προβλημάτων εξ αποστάσεως μέσω τηλεφώνου ή βίντεο. Προμήθεια ανταλλακτικών όπως ρουλεμάν, ζώνες και αισθητήρες. Παροχή υπηρεσίας επί τόπου για μεγάλες βλάβες ή αναβαθμίσεις.

Διατήρηση και βελτιστοποίηση: Ανάπτυξη προληπτικών προγραμμάτων συντήρησης και παροχή συμβουλών σχετικά με αναβαθμίσεις συστημάτων ελέγχου ή ενσωμάτωση δεδομένων για τη βιομηχανία 4.0.

Συμβουλές Μηχανικής

Εξισορρόπηση του κλουβιού: Βεβαιωθείτε ότι το φορτίο της τροχιάς είναι ισορροπημένο ώστε να ελαχιστοποιούνται οι δονήσεις και η φθορά των ρουλεμάντων σε υψηλές ταχύτητες.

Σημαντικός έλεγχος της έντασης: Χρησιμοποιήστε υψηλής ποιότητας, βαθμολογημένα συστήματα έντασης.

Η ακριβής ευθυγράμμιση του κλουβιού, του καπστάν και της απορρόφησης είναι απαραίτητη για την πρόληψη των δονήσεων και την παράταση της ζωής των εξαρτημάτων.

Συμμόρφωση μόχλευσης: Για προσαρμοσμένα ή υψηλής ταχύτητας σχέδια, χρησιμοποιήστε λογισμικό δυναμικής πολλαπλών σωμάτων (όπως το RecurDyn) για να μοντελοποιήσετε φορτία, να βελτιστοποιήσετε το σύστημα κίνησης και να μειώσετε την δοκιμή και το λάθος
