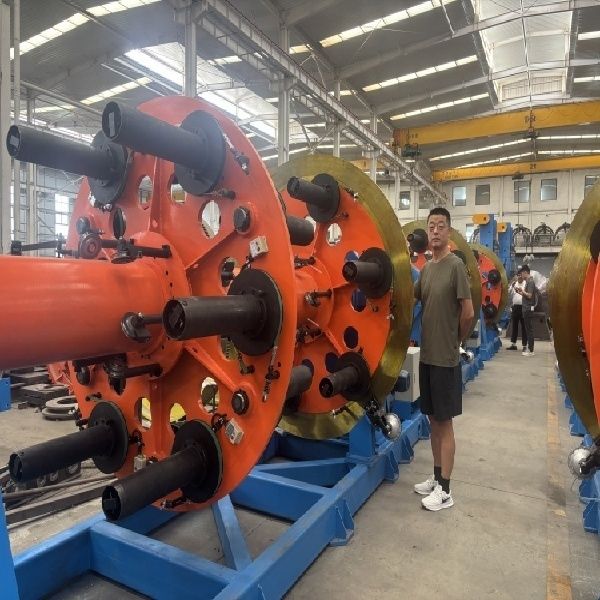

Μηχανή Στρώσης Καλωδίων Υψηλής Ταχύτητας, Μηχανή Στρώσης Τυμπάνου

Πληροφορίες για το προϊόν

Place of Origin: China

Μάρκα: Beyde

Πιστοποίηση: CE

Model Number: 630/61

Όροι πληρωμής και αποστολής

Minimum Order Quantity: 1 set

Packaging Details: Safety container packing

Delivery Time: 90 days

Payment Terms: L/C, D/A, D/P, T/T

Supply Ability: 200 set/year

Βρείτε την καλύτερη τιμή
Πληροφορίες για το προϊόν
Επισημαίνω:

καλώδιο υψηλής ταχύτητας που προσαράσσει τη μηχανή

,

μηχανή στρώσης τυμπάνου για καλώδια

,

βιομηχανική μηχανή στρώσης καλωδίων

Finished Cable Diameter:
55mm
Power:
55kw
Lay Length:
stelpless adjust
Capstan Wheel:
2000mm
Tension:
merchanic
Machine Speed:
230 RPM
Bobbin Diameter:
630mm
Operating:
Semi-automatic
Driving:
Electric
Cable Diameter Range:
1-5mm
Option Function:
Armoring/stranding
Inverter:
Danfoss
Finished Cable Diameter:
55mm
Power:
55kw
Lay Length:
stelpless adjust
Capstan Wheel:
2000mm
Tension:
merchanic
Machine Speed:
230 RPM
Bobbin Diameter:
630mm
Operating:
Semi-automatic
Driving:
Electric
Cable Diameter Range:
1-5mm
Option Function:
Armoring/stranding
Inverter:
Danfoss
Περιγραφή του προϊόντος

Μηχανή ράβδου καλωδίων υψηλής ταχύτητας Μηχανή ράβδου τύμπου



1Εφαρμογή
Ως αποτέλεσμα της τεχνικής καινοτομίας και του βελτιστοποιημένου σχεδιασμού, η ταχύτητα περιστροφής της θήκης ράβδουκαι ατσάλι αλουμινίου με ενισχυμένο αγωγό (ACSR) χωρίς αντιστροφήΕφοδιασμένο με συμπιεστή, είναι επίσης εφαρμοστέο για το σχίσιμο στρογγυλού σχήματος, ημιστρογγυλού σχήματος και τομέα σχήματος ατσάλινου αγωγού ή αλουμινίου αγωγού.

Μηχανή Στρώσης Καλωδίων Υψηλής Ταχύτητας, Μηχανή Στρώσης Τυμπάνου 0

Μηχανή Στρώσης Καλωδίων Υψηλής Ταχύτητας, Μηχανή Στρώσης Τυμπάνου 1

Διάμετρος καλωδίου εισόδου Χαλκός Ø 1,5-Ø 5,0 mm
Αλουμίνιο Ø 1,8-Ø 5,0 mm
Μέγιστη υπερβολική δόση Ø 45 mm
Μέγιστη ταχύτητα περιστροφής 6 στροφές 197r/min ((
12 μπουκάλια 178 r/min ((
18 στρογγυλοί 157 r/min
24 στροφές 133 r/min
Δύναμη κινητήρα κλουβιάς ράβδους 6 στροφές 75KW ((AC)
Δέκα τροχούς 75KW ((AC)
18 στρογγυλοί 75KW ((AC)
24 στροφές 75KW ((AC)
Στρίψιμο ράβδου (set one PLC) 350-1000 mm ρυθμιζόμενο χωρίς βήματα
Ταχύτητα γραμμής έλξης Μέγιστο 40m/min
Δύναμη κινητήρα Capstan 90KW ((AC)
Μέγεθος κυλινδρικής αποπληρωμής στο κλουβί PND630
Δύο τροχοί με ισχυρό καπστάν Ø 2000 χιλιοστά
Μέγεθος κεντρικής κυλινδρικής αποπληρωμής ΠΡΟΔΟΣΙΟΣ 5 - Εθνική Εταιρεία
Μέγεθος κυλίνδρου κυλίνδρου λήψης ΠΡΟΔΟΣΗ αριθ.
Κέντρο μηχανής ψηλά 1000 χιλιοστά



Μηχανή Στρώσης Καλωδίων Υψηλής Ταχύτητας, Μηχανή Στρώσης Τυμπάνου 2

Μηχανή Στρώσης Καλωδίων Υψηλής Ταχύτητας, Μηχανή Στρώσης Τυμπάνου 3

Πρότυπο (μηχανή άκαμπτης ράβδου) JLK-500 JLK-630 JLK-710/720
Διάμετρος μονοσύρματος Χάλυβα φ1,5-5 mm φ1,5-5 mm φ1,5-5 mm
Αλουμίνιο φ1,5-5 mm φ1,5-5 mm φ1,5-5 mm
Μέγιστη λειτουργική ικανότητα του αγκυροβολημένου αγωγού φ35-55 mm φ35-55 mm φ35-55 mm
Στραγγαλισμός 6 Κλουβί για την απομόνωση των καραβιών 40-719 mm 51-896 mm 54-963 mm
12 Κλουβί για την απομόνωση των καραβιών 40-719 mm 51-896 mm 54-963 mm
18 Κλουβί για το Στραγγαλισμό 44-793 mm 63-1056 mm 57-1012 mm
24 Κλουβί για την παρακράτηση καραβιών 51-924 mm 71-1246 mm 66-1190 mm
30 Κλουβί για την παρακράτηση καραβιών 57-1028 mm 87-1553 mm 79-1403 mm
Ταχύτητα περιστροφής 6 Κλουβί για την απομόνωση των καραβιών 2300,6 στροφές/λεπτο 180.1 στροφές/λεπτο 1500,6 στροφές/λεπτο
12 Κλουβί για την απομόνωση των καραβιών 2300,6 στροφές/λεπτο 180.1 στροφές/λεπτο 1500,6 στροφές/λεπτο
18 Κλουβί για το Στραγγαλισμό 208.5 στροφές/λεπτο 155 στροφές/λεπτο 1420,6 στροφές/λεπτο
24 Κλουβί για την παρακράτηση καραβιών 179 στροφές/λεπτο 130.1 στροφές/λεπτο 1220,3 στροφές/λεπτο
30 Κλουβί για την παρακράτηση καραβιών 1610,8 στροφές/λεπτο 1150,9 στροφές/min 1020,7 στροφές/δευτερόλεπτο
Καπστάν Διάμετρος τροχού Capstan 2000 mm 2000 mm 2000 mm
Μέγιστη δύναμη εκτόξευσης 30 τόνους 30 τόνους 40 Τ
Προστροφική συσκευή Πύργος 500-2500 χιλιοστά 500-2500 χιλιοστά 500-2500 χιλιοστά
Δύναμη κινητήρα 90-180 KW 110-180 KW 130-180 KW
Μέγεθος καραβίδας 500*375*127 630*475*127 710*530*127
Κέντρο Παίγματος Bobbin 1600*800*80 1600*800*80 1600*800*80
Μπόμπιν ανάληψης 2500*1500*125 2500*1500*125 3150*1900*160
Μέγιστη γραμμική ταχύτητα αποσύνδεσης 69 m/min 69 m/min 62 m/min
Κεντρικό ύψος 1000 χιλιοστά 1100 χιλιοστά 1100 χιλιοστά

4.2.1 Μέγεθος κατσαρόλας σε κλουβί: PND630

4.2.2. Μέγιστη περιστροφική ταχύτητα του κλουβιού παρακράτησης:

  • 6 ράβδοι: 197 r/min
  • 12 ράβδοι: 178 r/min
  • 18 τροχούς: 157 στροφές/min
  • 24 ράβδοι: 133 r/min

4.2.3Δύναμη κινητήρα κλουβιάς:

  • 6 τροχούς: 75kw (AC)
  • 12 τροχούς: 75 kW (AC)
  • 18 τροχούς: 75 kW (AC)
  • 24 τροχούς: 75 kW (AC)

4.2.4. Πεδίο ύψους: 350-1000mm Αδιατάρακτο ρυθμιζόμενο στο HMI

4.2.5. Φόρμα κίνησης κλουβιάς: άμεση σύνδεση με ανεξάρτητη κίνηση κινητήρα

4.2.6- Δομή κλουβιάς: ενσωματωμένη

4.2.7. Τύπος τάσης της αποπληρωμής στο κλουβί: Τύπος ζώνης μηχανική τάση τριβής

4.3.8. Τύπος παλμού σπασμένο καλώδιο αυτόματη μηχανή διακοπής

4.3.9Φόρμα δομής: επίπεδη δομή ράβδου πιρούνιου με δίσκο, που κινούνται από ανεξάρτητο κινητήρα, με στροβιλωμένα σώματα που διαιρούνται σε 6 ίσα μέρη.Το κλουβί περιστροφής υποστηρίζεται στο μπροστινό και πίσω υποστηρίζει από δύο σετ διπλής σειράς αυτοπροσαρμοζόμενα ελαστικά κυλίνδρων, διασφαλίζοντας την αξιακή αντοχή του κλουβιού περιστροφής.

4.3.10. Παρακολούθηση σπασμάτων καλωδίων: χρησιμοποιώντας πλήρως αυτόματο σύστημα ανίχνευσης σπασμάτων καλωδίων DXJ, έξοδος ηλεκτρικού διακόπτη, ακριβής και αξιόπιστη.Μπορεί να σταματήσει και να φρενάρει εγκαίρως όταν το καλώδιο αποσυνδέεται ή χρησιμοποιείται, και μπορεί να προβάλλει προειδοποίηση στην διεπαφή ανθρώπου-μηχανής.

4.3.11Μέθοδος φόρτωσης: φόρτωση και εκφόρτωση μέσω της συσκευής ανύψωσης στο εργαστήριο του χρήστη, και το συρματόπλεγμα κλειδώνεται με μια καρφίτσα κλειδώματος για να αποφευχθεί η απόρριψη.

4.3.12Φόρμα έντασης: Μηχανική τριβή τύπου ζώνης, και το μέγεθος της έντασης μπορεί να ρυθμίζεται χειροκίνητα.

4.3.13. Φόρμα πέδησης: Το κύριο φρένο κλουβί υιοθετεί ένα δίσκο επίπεδο φρένο συμπίεσης αέρα για να μειώσει την επίδραση της αδράνειας έκτακτης ανάγκης στα μέρη της μετάδοσης.Συνεργασία με προγραμματισμό λογικού ελεγκτή (PLC), ο ελεγκτής κινητήρα μεταβλητής συχνότητας, η αντίσταση πέδησης, η αναλογική βαλβίδα πίεσης αέρα κλπ. ολοκληρώνουν από κοινού την αργή στάση, την γρήγορη στάση, τη στάση έκτακτης ανάγκης και άλλες λειτουργίες ολόκληρης της μηχανής.

4.3.14Υπάρχουν κουμπιά ελέγχου, όπως σταθμός έκτακτης ανάγκης, τρέξιμο και επιλογή ελέγχου αποσύνδεσης στο μπροστινό άκρο κάθε τμήματος του κλουβιού, και παρέχεται πρίζα ισχύος 220V για εύκολη λειτουργία.

4.3.15Ολόκληρη η μηχανή λειτουργεί με μια έγχρωμη οθόνη αφής στην διεπαφή ανθρώπου-μηχανής και συντονίζεται και διαχειρίζεται κεντρικά από ένα προγραμματιζόμενο λογικό ελεγκτή (PLC).

4.3.16Προστατευτικό κάλυμμα: υιοθετεί διπλό πλευρικό δίχτυ προστασίας τύπου τοίχου, το οποίο αποτελείται από πορώδεις πλάκες και τετραγωνικούς σωλήνες που συγκολλούνται μεταξύ τους.



Βασικά εξαρτήματα μάρκα:

7.1 Ετικέτα ρουλεμάν (HRB.)
7.2 Μάρκα συσκευής χαμηλής τάσης (Πιστοποίηση Schneider UL)
7.3 Ετικέτα του πνευματικού εξαρτήματος (Πιστοποίηση AIRTAC UL)
7.4 Ετικέτα κινητήρα κύριας κίνησης (Πιστοποίηση WEG UL)
7.5 Μάρκα κινητήρα ανάληψης (Πιστοποίηση WEG UL)
7.6 Ετικέτα μετατροπέα (Πιστοποίηση UL από την Innovation)
7.7 Εικόνα αφής (Πιστοποίηση Siemens S-200 UL)
7.8 ΠΛΚ (Συμπλήρωση UL 12 ιντσών της Siemens)
7.9 Κατηγορία βρόγχου 8.8 κατηγορία
7.10 Όλα τα ηλεκτρικά και οι κινητήρες πληρούν την πιστοποίηση UL,



Μηχανή Στρώσης Καλωδίων Υψηλής Ταχύτητας, Μηχανή Στρώσης Τυμπάνου 4
